射頻設備過電壓防護

射頻設備通常放置在室外，在雷雨多發的季節常常面臨著防雷的嚴峻問題。為了保護戶外射頻設備免遭雷擊過電壓破壞，下面是紹鑫電子射頻設備過電壓防護方案。

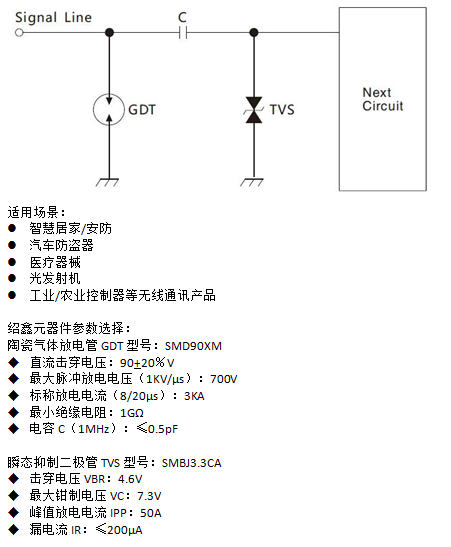

射頻電路傳輸信號的頻率一般在10MHZ－1GHZ范圍，由于工作頻率很高，不得不考慮保護電路元器件對信號傳輸?shù)挠绊?，所以射頻電路的暫態過電壓防護不能直接使用壓敏電阻和雪崩二極管這類自身存在寄生電容的器件。射頻設備過電壓防護方案如下圖所示。

射頻設備過電壓防護
